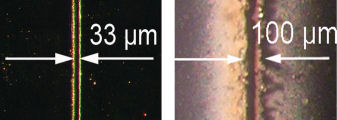

Зразок різки кремнію.
Зліва – різка кремнію з допоміжним водяним струменем; справа – традиційна різка зі захисним повітряним струменем.
Призначена для лазерного свердління отворів і різки пластин кремнію та інших матеріалів. Безпосередньо у точку різання подається мікрострумінь води високого тиску, який видаляє продукти абляції і зменшує зону теплового впливу на мішені.
Основні технічні характеристики:
Розмір зони обробки | до 400 х 400 мм |
Швидкість різки | 60 мм/хв |
Матеріали | Кремній, метали |
Довжина хвилі лазерного випромінювання | 1,06 мкм або 0,53 мкм |
Діаметр плями фокусування | 30 мкм |
Частота повторення імпульсів | 30 кГц |
Густина потужності на зразку | 4х107 Вт/cм2 |
Діаметр водяного мікроструменю | 150 мкм |
Тиск води | 20 – 100 бар |
Споживання електроенергії | 1 кВт |
Застосування:
Розробник:
Відділ фотонних процесів Інституту фізики НАН України (Кадан В.М.)
