Надпровідний показчик рівня рідкого гелія
Індикатор забезпечує діапазон індикації рівня рідкого гелія – 40 мм.
Габаритні розміри:
- датчика – O 4 х 40 мм;
- індикатора – 120 х 90 х 40 мм.
Принцип індикації рівня рідкого гелія заключається у порівнянні опору частини надпровідного матеріала, зануреного в рідкий гелій, і яка є в надпровідному стані з опором другої його частини, яка є в нормальном у стані над поверхньою рідкого гелія.
Датчик індикатора рівня (мал.а) являє собою трубку, на яку навиті спірально ніхромовий і танталовий провід, з’єднані між собою послідовноо (мал.б).
Датчик закреплюється вертикально в камері термостатування кріостата і підключається струмовими входами Т1, Т2 і потенціальними виходами П1, П2 до индикатора. Опір частини датчика, зануреної в рідкий гелій, відміняється від опору частини датчика,що знаходиться над поверхньою рідкого гелія.
По різниці опорів частин датчика визначається рівень гелія в робочій камері за допомогою індикатора.
На передній панелі індикатора розташовані:
- потенціометр регулювання періода вимірювання з вимикачем рівня;
- стрілочний прилад "min - max", що індикує рівень гелія в камері термостатування;
- світлодіодний індикатор вмикання рівня, який мигає при вимірюваннях.
При роботі в інтервалі температур 4,2 – 2,17 К рекомендується встановлювати період вимірювання мінімальним (1 – 5 сек.), а при температурах нижче 2,17 при встановленому рівні рідкого гелія для зменшення теплопритока від датчика рівня період вимірювання треба збільшити (40 – 60 сек.).
TOP⇑Джерело живлення надпровідного соленоїда (НПС)

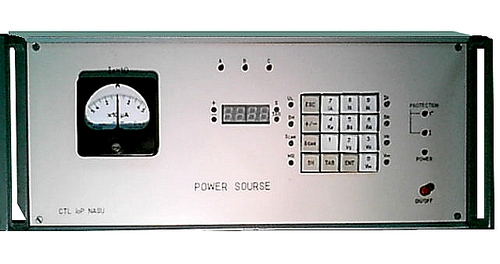

Джерело живлення призначене для автоматичного забезпечення живлення НПС і контроля його режимів в кріостатній установці, реалізації вимірювань необхідних параметрів робочого соленоїда, і вимірювань контрольних параметрів і вивода інформації в необхідному вигляді. ДЖ може бути використане в інших подібних установках з індуктивністю 1 - 20 Гн, постачених потенціальними виводами.
| Тип ДЖНПС «УТРЕКС РS50» | із вбудованим мікропроцесором |
| Вихідний струм, А | от - 50 до +50 |
| Пульсації вихідного струму при індуктивності НПС понад 1 Гн, не більше, відн.од. | 1×10-6 |
| Відносна нестабільність струму, не більше, відн.од./год. | 1×10-3 |
| Роздільна здатність відображення значення струму, А | 0,001 |
| Роздільна здатність відображення значення магнітного поля, Тл | 0,0001 |
| Відображення інформації | 4-х значне цифрово табло |
| Спосіб задання струму або магнітного поля | числовим набором від клавіатури або ЕОМ |
| Дискретність задання струму, А | 0,001 |
| Тип вбудованого інтерфейсу | RS232 |
| Діапазон швидкості зміни струму, А/сек | 0,2 - 0,02 |
| Мінімальний часовий інтервал зміни струму, сек. | 0,1 |
| Енергоживлення датчика Холла | генератор постійного струму |
| Струм датчика Холла | у відповідності до паспортних даних |
| Живлення джерела здійснюється від мережі трьохфазного змінного струму | з напругою 380В ± 10%, частотою 50 ± 1 Гц. |
| Потужність живлення від мережі, не більше, ВА | 750 |
| Охолодження | повітряне, примусове |
| Габарити блока, мм | 480х450х200 |
| Маса блока, кг | 28 |
ДЖ НПС являє собою інтелектуальний мікропроцесорний прилад з можливістю автоматизованого керування процесом установки струму, виміру контрольних параметрів і індикації результатів вмірювання. ДЖ відповідає типовій моделі управління реального часу. Автоматичний контроль і управління струмом соленоїда за допомогою мікроконтроллера дозволяє виключити можливість перевищення швидкості зміни струму, що запобігає зриву надпровідності.
Значення струму може задаватися безпосередньо або через однозначно відповідне йому значення магнітного поля.
Необхідне значення тока може встановлюватися в двох режимах:
- „Установка” – максимально швидке включення необхідного струму;
- „Сканування” – рівномірна зміна струма до досягнення необхідного значения.
В режимі „сканування” сшвидкість зміни струма доступна зміненню користувачем в допустимому діапазоні, що виключає можливість зриву надпровідності.
ДЖ дозволяє проводити виміри магнітного поля з допомогою датчика Холла, що дозволяє розширити дослідницькі можливості прилалду. Характеристика датчика Холла зберігається в енергонезалежній пам’яті мікроконтроллера і може бути змінена з допомогою спеціального програмного озабезпечення ПЕОМ „ПЗ ДЖ”.
Можливе управлінняе струмом соленоїда від зовнішньої ЕОМ через вбудований інтерфейс типа RS-232. Підключення до ЕОМ не змінює функціональних можливостей ДЖ у порівнянні з роботою в автономному режимі.
