Кріостати проточні
Кріостати цієї серії являють собою компактні конструкції протічного типа і призначені в основному для мікроскопії.

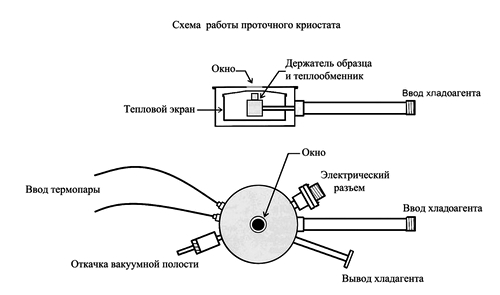

Устрій і принцип діїХолодоагент (рідкий гелій або азот) подається із транспортної посудини Дьюара через транспортну магістраль з вакуумною ізоляцією до теплообмінника. Теплообмінник зі зразком розташований у внутрішній вакуумній камері. Зразок для досліджень монтується безпосередньо на теплообміннику. Температура зразка контролюється блоком терморегуляції. Блок терморегуляції формує потік холодоагента із транспортної посудини Дьюара, регулює і стабілізує температуру теплообмінника.
Серія Microcryо - opt
Області застосування:- Мікроскопія
- Оптика
- Електро,- магніто-оптика
- Раман-спектроскопія
- Спектроскопія
- Поляризаційна оптика
- Біофізика і медичні дослідження
- Оптико-механічні дослідження

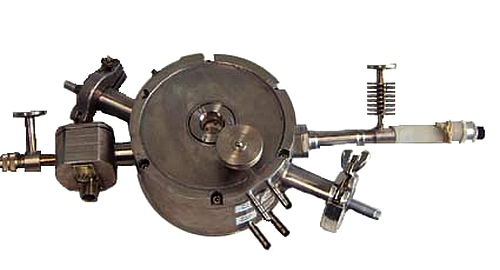

Кріостат С40
Протічний гелієво-азотний кріостат С-40 призначений для регулювання і стабілізації температури досліджуваних в оптичних мікроскопах об’єктів в діапазоні температур 40-1000 К.
Областю застосування вказаного кріостата є експериментальні дослідження динаміки доменів у ферроелектриках, методами оптичної і фотоакустичної мікроскопії в наукових лабораторіях.
Кріостат протічного типа складається із розйомного зовнішнього кожуха: корпуса і кришки, в яких виконані порожнини для охолодження кожуха водою. Подача води здійснюється через штуцери. На зовнішній поверхні корпуса і кришки установлені зйомні вікна.
Всередині корпуса розташований теплообмінник. На верхній площині теплообмінника установлюється підкладка з досліджуваним зразком. Із зовнішньої сторони корпуса установлений датчик температури корпуса, провода від якого розпаяні на розйом . В корпусі теплообмінника виконаний канал для установки датчика температури, провода якого розпаяні на розйом.
На зовнішній поверхні теплообмінника, в його верхній частині, установлений нагрівач. Між теплообмінником і внутрішньою поверхнею корпуса установлений радиаційний екран.
Технічна характеристика| Діапазон регулювання температури, К | 40 ÷ 1000 К |
| Стабільність підтримки температури в заданій точці, К | не більше 0,3 |
| Дискретність задання температури, К | не більше 1 |
| Спосіб установки температури | точковий |
| Кріоагенти: в діапазоні | |
| 40 – 350 К | гелій |
| 100 – 400 К | азот |
| 350 - 1000 К | без кріоагентів; використовується нагрівач |
| Тип застосованого датчика температури | термопара |
| Діапазон регульованої напруги на нагрівачі, В | 0 – 40 |
| Опір ннагрівача, Ом | |
| Габаритні розмери кріостата: мм | |
| висота | не більше 70 |
| з рукояткою поворота шторок | не більше 100 |
| діаметр корпуса кріостата | не більше 150 |
| Маса кріостата, кг | не більше 10 |
Серія Microcryо–elrast
Області застосування- Електронна і растрова мікроскопія
- Біофізика і медичні дослідження

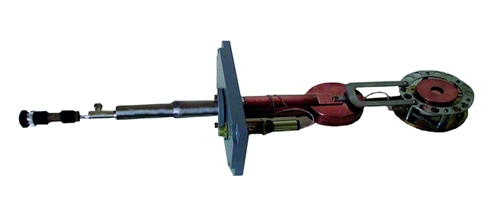

Кріостат В30
Призначається для регулювання і стабілізації температури об’єктів, досліджуваних в растрових електронних мікроскопах РЕММА-102.Область застосування – експериментальні дослідження властивостей матеріалів методами растрової електронної мікроскопії в наукових і заводських лабораторіях.
Протічний кріостат складається із охолоджуваного об’єктотримача і вузла подачі кріоагента. Об’єктотримач складається із екрана, зйомної кришки, теплообмінника і посадочного фланця. Теплообмінник установлений на теплоізоліючій опорі, закріпленої в нижній частині екрана. На боковій поверхні теплообмінника укладений біфілярний нагрівач. Підкладка із закріпленим на ній досліджуваним зразком, встановлюється на верхній площині теплообмінника . Там же установлено і датчик температури. Гнучкі спіральні трубки подачі- випуску кріоагента оточені оохолоджуваними мідними екранами і допускають переміщення об’єктотримача відносно закріпленого вузла подачі кріоагента в горизонтальній площині, перпендикулярній оптичній вісі мікроскопа, по 2-м взаємно перпендикулярним напрямам.
| Витрати рідкого гелія установки в робочому режимі підтримки температури об’єкта дослідження при 5 К, см3/год, не більше | 0.5 |
| Максимальнийчас вихода установки на робочий режим підтримки температури при 5К, год. | |
| Діапазон регулювання температури, К | 5 – 300 |
| Дискретність задання температури, К, не більше | 0,15 |
| Установка температури | точкова |
| Стабільність підтримки температури в заданій точці К, не більше | 0,1 |
| Тип застосованого датчика температури | термодіод |
| Діапазон регульованоїо напруги на нагрівачі, В | 0-40 |
| Опір нагрівача, Ом | 100 |
| Граничне переміщення підкладки з об’єктом дослідження по 2-м взаємно перпендикулярним напрямам в горизонтальній площині, мм | ±7 |
| Розміри підкладки, мм | ∅15 |
| Габаритні розміри мм, не більше: | |
| 1) Протічного криостата (ПК) | 565 х 92 |
| 2) Кріотрубопровода (КТП) | 880 х 480 |
| Маса кг, не більше: | |
| 1) Протічного криостата (ПК) | |
| 2) Кріотрубопровода (КТП) |
