Кріостати автономного типу
Лабораторні дослідницькі кріостати автономного типа призначені для підтримки заданої температури в області 1,4 – 500 К (77-500К) в робочій зоні кріостата – камері термостатування – і по своїй конструкції є рідинно-проточними.
Кріостатування досліджуваних зразків в області від 1,6 до 4,2 К здійснюється підтримкою певного пониженого тиску над поверхньою киплячого гелія, в який занурений зразок ( в камері термостатування) Управління температурою в області 4,2 – 500,0 К (80-500К) здійснюється зміною швидкості подачі кріоагента в камеру термостатування і нагрівом кріоагента. Зміна температури зразка при цих умовах досягається за рахунок теплообміну газового потока гелія (азота), який проходить через камеру термостатування і обдуває зразок.
Гелієві кріостати
Устрій і принцип дії

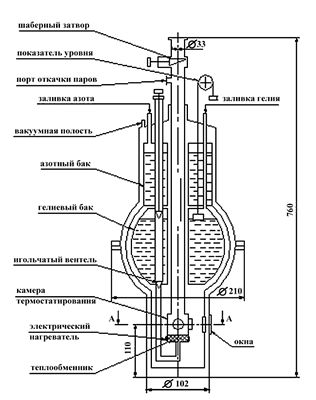

Всередині розбірного корпуса розміщується гелієвий бак , оточений мідним екраном, який охолоджується рідким азотом, залитим в азотний бак. Азотний резервуар служить для охолодження теплового екрана. Вакуумна порожнина кріостата відкачується форвакуумним насосом через вакуумний кран. Високий вакуум створюється вбудованим кріонасосом.
У центрі корпуса кріостата розташована шахта, що закінчується знизу камерою термостатування, на зовнішній поверхні якої навитий електронагрівач. Знизу до камери термостатування підпаяний теплообмінник, з’єднаний з трубкою подачі гелію. Рідкий кріоагент подається через капілляр з нижньої частини шахти і випаровується на теплообміннику. Температура газооподібного гелію регулюється за допомогою завдання електричного струму в теплообміннику. При температурах 4,2 – 350 К зразки знаходяться у потоці кріогенного газа, який направлений вверх. Потік кріогенного газа регулюється диференційним регулятором тиску, який розташований у маностаті. Комбінована система регулювання потока газа і температури теплообмінника дозволяє отримувати високу точність підтримки температури і низькі витрати рідкого кріоагента.. Температури від 4,2 К до 1,6 К досяються відкачкою кріогенного газа. В цьому інтервалі температур зразок занурений в рідкий холодоагент. Заміна зразка здійснюється через верхній фланець шахти.
Для проведення оптичних досліджень на корпусі, екрані і камері термостатування встановлені оптичні вікна.
Для запобігання руйнації кріостата при підвищенні тиску в вакуумній порожнині гелієвого бака і шахти встановлено запобіжні клапани, розривні мембрани котрих таровані на робочий тиск 7х 104 Па.
Серія CRYOPT
Області застосування:
- Оптика
- Електрооптика
- Раман-спектроскопія
- Спектроскопія
- Полярізаційна оптика
- Оптико-механічні дослідження

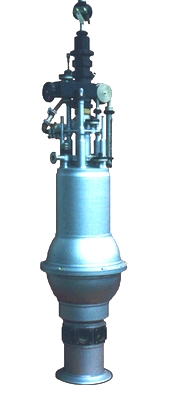

А240 Оптичний рідинно-протічний кріостат
 |
 |
| Рідинно-протічний кріостат використовується в системі УТРЕКС для управління температурою об’єкта при оптичних, електрофізичних фотоелектричних і радіофізичних дослідженнях в спектральному діапазоні 0,2-7; 0,23-2; 0,7-17;0,9-25; 30-1000 мкм |
Конструктивні особливості
| Діаметр шахти, мм |
33 |
| Оптичні вводи, розташування(Напрям вісей в поперечному розрізі), градуси |
0-90-135-180 |
| Матеріал внутрішніх вікон (за вибором) |
плавлений кварц, лейкосапфір, ZnSe,CdTe, майлар |
| Внутрішні вікна (світлова аппертура),мм |
16 |
| Ємність азотного бака, л |
1,2 |
| Ємність гелієвого бака, л |
1,7 |
| Максимальні витрати рідкого гелія, л/год
при |
|
| 1,5К |
0,1 |
| 4,2 К |
0,08 |
| 80 К |
0,07 |
| Датчик температури |
Кремнієвий термодіод |
Технічні дані кріосистеми при використанні регулятора температури
| Область регулювання, К |
1,4-350 |
| Дискретність установки температури, К |
0,1 |
| Стабільність температури |
±0.05 |
| Вага (кг) |
8 |
| Базова температура, К |
4,2 |
| Час захолоджування, хв |
60 |
| Діаметр зразка, мм |
33 |
Комплект постачання
- Кріостат
- Регулятор температури серії К41 або К43 з маностатом
- Транспортна гелієва магістраль
- Тримач зразка (маніпулятор)
Додаткові опції
- Оптимізація оптичних вікон під вимоги експеримента.
- Максимальна кількість вікон в горизонтальній площині – 6.
- Матеріал окон
- Сапфір.
- А2В6 (ZnSe, ZnS, CdTe і т.д.)
- Інші типи материалів вікон за вимогою.
- Максимальна апертура оптичних вікон - 32° (5 вікон).
- Збільшення діаметра вікон на просвіт до 25 мм.
- Вікна для поляризаційних досліджень з поляризаційним відношенням менше 1%.
- Додаткове вікно в дні кріостата.
- Мінімальна відстань від зовнішнього вікна до зразка для горизонтальних вікон або для вікна знизу криостата – 10 мм.
- Асиметричне розташування зразка. Максимальна апертура зразка при асиметричному розташуванні зразка -90°.
- Кут між вісями вікон - 90°, 180°.
- Висота вікон над нижнім краєм кріостата – від 60 до 400 мм.
- Прямокутний хвостовик кріостата для досліджень в магнітному полі. Мінімальна відстань между полюсами магнита – 45 мм.
- Калібровочна таблиця для термодіода.
Додаткове обладнання
- Тримач зразка
- Повертання зразка на 360° навколо вісі вікон.
- Х і Х-Y юстировка зразка
- Асиметричне розташування зразка у вставці.
- Накладання механічної напруги до 200 кг при гелієвих температурах.
- Транспортна система для рідкого гелія
- Тримач образца з універсальним фланцем.
- Вимірювальні касетні тримачі зразка.
- Електричний разйом з 7 або10 контактами.
- Рівнемір надтекучого гелія в робочій камері кріостата
- Стабілізатор тиску (для роботи з відкачкою парів гелія із робочої камери кріостата)
Основні переваги
- Низьке споживання кріоагента.
- Гнучкість конструкції.
- Використання одного терморегулятора і рівнеміра при роботі з рідким гелієм і азотом.
TOP⇑
Серія CRYOMAG
Області застосування
- Магнітооптика і спектроскопія
- Магнітоелектричні дослідження

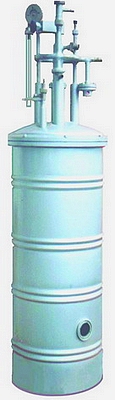

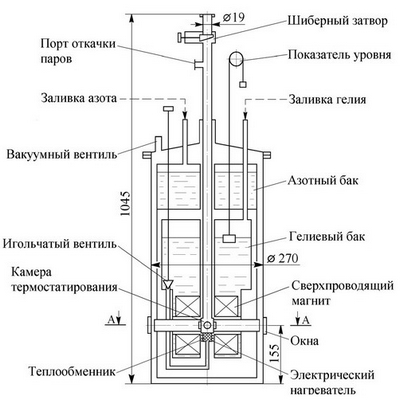

А227 Оптичний рідинно-проточний кріостат Оптисол
 |
 |
| Рідинно-протічний кріостат використовується в системі УТРЕКС для управління температурою об’єкта при магніто-оптичних дослідженнях в полі 0-4 Т, створеному надпровідним соленоїдом типа Фойхта. Спектральна область за вибором 0,2-7; 0,23-2; 0,7-17;0,9-25; 30-1000 мкм |
Конструктивні особливості
| Діаметр шахти, мм |
19 |
| Оптичні вводи, розташування (Напрям вісей в поперечному розрізі), градуси |
0-90-180-270 |
| Матеріал внутрішніх вікон (за вибором) |
плавлений кварц, лейкосапфір, ZnSe,CdTe, майлар |
| Внутрішні вікна (світлова аппертура),мм |
10 |
| Ємність азотного бака, л |
3,2 |
| Ємність гелієвого бака, л |
5,5 |
| Максимальні витрати рідкого гелія, л/год |
0,35 |
| Датчик температури |
Кремнієвий термодіод |
Технічні дані кріосистеми при використанні регулятора температури
| Область регулювання, К |
1,6-350 |
| Дискретність установки температури, К |
0,1 |
| Стабільність температури, К |
0,1 |
| Вага (кг) |
18 |

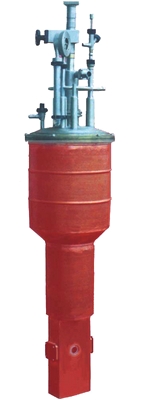

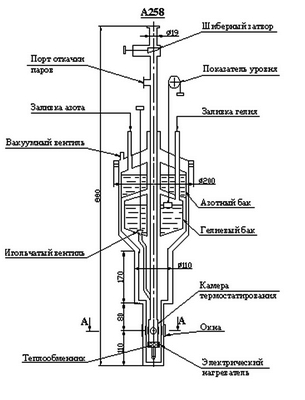

А258 Оптичний рідинно-протічний кріостат Оптимаг
 |
 |
| Рідинно-протічний кріостат використовується в системі УТРЕКС для управління температурою об’єкта при проведенні магнітооптичних досліджень в спектральному діапазоні 0,23-2; 0,2 ?7; 0,7?17; 300-1000 мкм в магнітному полі, створюваному зовнішнім магнітом |
Конструктивні особливості
| Діаметр шахти, мм |
19 |
| Оптичні вводи, розташування (Напрям вісей в поперечному розрізі), градуси |
0-90-180-270 |
| Матеріал внутрішніх вікон (за вибором) |
плавлений кварц, лейкосапфір, ZnSe,CdTe, майлар |
| Внутрішні вікна (світлова аппертура),мм |
10 |
| Ємність азотного бака, л |
1,2 |
| Ємність гелієвого бака, л |
1,7 |
| Максимальні витрати рідкого гелія, л/год,при |
|
| 1,5К |
0,1 |
| 4,2 К |
0,08 |
| 80 К |
0,07 |
| Датчик температури |
Кремнієвий термодіод |
Технічні дані кріосистеми при використанні регулятора температури
| Область регулювання, К |
1,4-350 |
| Дискретність установки температури, К |
0,1 |
| Стабільність температури |
±0.01 |
| Вага (кг) |
8 |
| Базова температура, К |
4,2 |
| Час захолоджування, хв |
60 |
| Час безперевної роботи, год, при |
|
| 1,5 К |
15 |
| 4,2 К |
20 |
| 80 К |
24 |
| Час зміни зразка, хв. |
5 |
| Діаметр зразка, мм |
19 |
| Базова температура, К |
77 |
| Область регулювання, К |
77,80-350 |
| Стабільність температури, К |
±0.05 |
| Час захолоджування, хв |
20-40 |
| Час безперевної роботи, год, при |
|
| 77 К |
30 |
| 80 К |
16 |
| 150 К |
26 |
| 250 К |
24 |
| Час зміни зразка, хв. |
5 |
| Діаметр зразка, мм |
19 |
Всі неоптичні модифікації цих типів кріостатів дозволяють регулювати температуру від 1,4 К до 500 К.
