Стабілізатор тиску

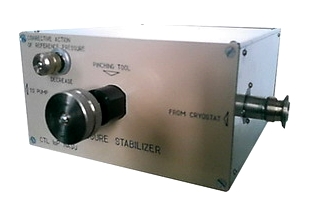

Стабілізатор тиску СД-1 є пристроєм, який забезпечує стабільність заданого тиску у відкачуваному об’ємі зі зрідженим газом (так звана “маностатована відкачка”).
Застосовується для стабілізації температури нижче 4,2 К, яка досягається шляхом підтримки пониженого тиску над поверхньою киплячого в посудині, гелієвом баці або робочій камері кріостата рідкого гелія.
Тиск в кріостаті підтримують регулюванням швидкості відкачки парів гелія. Зазвичай швидкість відкачки регулюєтьсяя вручну системой вентилів грубого і точного регулювання, установлених на лінії до вакуумного насоса. При цьому:
- Дуже важко знайти точне положення вентилій регулювання, при якому швидкість відкачки і, відповідно, тиск над рідиною буде відповідати необхідній температурі;
- Необхідно постійно коректувати швидкість відкачки, бо в процесі роботи кріостата внаслідок випаровування рідини зменшується її об’єм і тиск в посудині.
Застосування СД-1 знищує ці недоліки за рахунок автоматичної стабілізації заданого тиску (температури) і дозволяє швидко досягати заданої температури з високою точністю її підтримки.
Техничні характеристики стабілізатора тиску.| Діапазон підтримуваноготиску, кПа | 0,267 - 100 |
| Стабільність температурина протязі 30 хв., К, не гірше | 0,01 |
| З’єднувальні фланці | KF, NW 16 |
| Габарити, мм | 300х195х125 |
| Вага, кг | 4 |

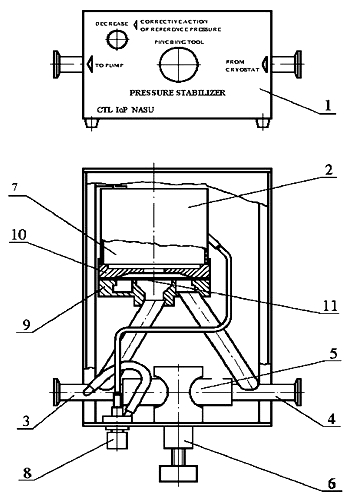

Устрій стабілізатора тиску схематично зображено на рисунку.
Всередині корпуса 1 розташований мембранний клапан постійного тиску 2, трубопроводи 3, 4, з’єднані гумовим шлангом 5, і пережим 6, який перекриває цей шланг. На передній панелі корпуса кріпляться два голчатих вентиля 7 і 8.
Клапан постійного тиску 2 складається із фланців 9, 10, гумової мембрани 11, зажатої між ними, і бака опорного тиску 12.
Трубопровід 3 з’єднує монтажний фланець “До насоса” з центральною порожниною фланця 9 клапана постійного тиску, а трубопровід 4 постійного тиску фланець “ Від кріостата” з периферійною порожниною фланця 9. Для забезпечення прямого канала вікачки (минаючи клапан постійного тиску) трубопроводи 3 і 4 ’єднані шлангом 5.
Перекриття шланга 5 провадиться за допомогою пережима 6. При обертанні ручки пережима по часовій стрелці до упора шланг перекривають, а при зворотньому обертанні відкривають.З допомогою голчатих вентилів 7 і 8 проводиться установка і прецизійна коректировка опорного тиску в баку 12, яке визначає тиск, отримуваний у відкачуваному об’ємі стосовно до температурного режима кріостата. Штуцери голчатих вентилів 7 і 8, бака опорного тиску 12 і трубопровода 3 з’єднані металічними та гумовими трубками зущільнювальними хомутами.
Стабілізатор тиску підключається за допомогою монтажних фланців в лінію відкачки кріостата. Для перевода процеса відкачки в режим стабілізації температури, пережимом 6 перекривають прямий канал відкачки. Якщо в процесі відкачки вентилі 7 і 8 закрити, то в баці опорного тиску 12 буде збережений тиск, що був на цей момент в кріостаті. При перевищенні тиску в відкачуваному об’ємі кріостата встановленого опорного тиску в баку 12 мембрана 11 відходить від фланця 9 і відкриває шлях для відкачки.
Пониження тиску в кріостаті у порівнянні з тиском в опорному баці 12 викликає прижаття мембрани до фланця 9, перекриваючі тим самим прохідний канал між мембраною 11 і фланцем 9. Привідкриваючі вентиль 7 збільшують опорний тиск, потім вентиль знову закривають. Аналогічно вентилем 8 зменшують опорний тиск.
